| 應用范圍 |
功率
|
品牌 |
GUOKE
|

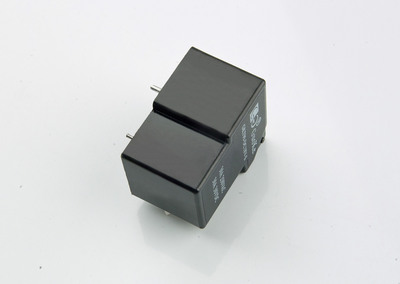

型號 |
GKT90-12VDC-S-A/30A
|
| 產品系列 |
T90系列
|
觸點切換電流 |
30A
|
觸點切換電壓 |
250VAC
|
| 觸點形式 |
1A
|
額定電流 |
75mA
|
額定電壓 |
12V
|
| 線圈電源 |
DC
|
線圈功率 |
0.9W
|
是否專供外貿 |
否
|
產品特征： 高觸點容量 30A High switching capacity
低功耗 Low Coil Power
高介質耐壓 2.5KV dielectric strength
觸點參數 Contact Parameter
|
觸點類型 |
Contcat Arrangement |
|
1A 1B 1C |
|
觸點材料 |
Contcat Material |
|
Silver alloy |
|
接觸電阻 |
Contcat Resistance |
|
100mΩ （1A 6VDC） |
|
觸點負載 |
Contcat Rating |
|
NO:40A / 14VDC |
|
最大切換電壓 |
Max. switching Voltage |
|
30VDC |
|
最大切換電流 |
Max. switching Current |
|
40A |
|
最大切換功率 |
Max. switching Power |
|
560W |
|
電氣壽命(阻性) |
Electrical Life |
|
100,000 30/min |
|
機械壽命 |
Mechanical Life |
|
1000,000 300/min |
性能及參數 Characteristics and Paramete
|
電氣絕緣 |
Insulation Resistance |
|
≥1，000MΩ 500VDC 1Min |
|
介質耐壓（觸點間） |
Between Contacts |
|
1，500VAC/ 1mA for 1 min |
|
介質耐壓（觸點線圈間） |
Between Coil & Contacts |
|
2，500 VAC/ 1mA for 1 min |
|
動作電壓（VDC） |
Pull in Voltage |
|
≤75% Rated Voltage |
|
動作時間 |
Operate time |
|
15 milliseconds Maximum |
|
釋放電壓（VDC） |
dro out Voltage |
|
≥10% Rated Voltage |
|
釋放時間 |
Release Time |
|
10 milliseconds Maximum |
|
使用環境溫度 |
Operating TemperatureRange |
|
-40 to +85℃ |
|
安裝方式 |
Mounting Termination |
|
PCB |
|
線圈額定電壓（VDC） |
Coil Rated Voltage |
|
5/6/9/12/24 |
|
線圈額定功耗 |
Coil Power |
|
0.9W |
