1路帶光耦隔離繼電器模塊，支持高、低電平觸發。

一 模塊說明:
1、模塊采用正品優質繼電器，常開接口大負載：交流250V/10A，直流30V/10A;
2、采用貼片光耦隔離，驅動能力強，性能穩定；觸發電流5mA；
3、模塊工作電壓有5V、12V可供選擇；
4、模塊可以通過跳線設置高電平或低電平觸發；
5、容錯設計，即使控制線斷，繼電器也不會動作；
6、電源指示燈（綠色），繼電器狀態指示燈（紅色）
7、接口設計人性化，所有接口均可通過接線端子直接連線引出，非常方便
8、模塊尺寸：50mm * 26mm* 18.5mm（長*寬*高)
9、設有4個固定螺栓孔，孔3.1mm，間距44.5mm*20.5mm
二 模塊接口:
1、DC+：接電源正極（電壓按繼電器要求，有5V.12V和24V選擇）
2、DC-：接電源負極
3、IN：可以高或低電平控制繼電器吸合
繼電器輸出端：
1、NO：  繼電器常開接口，繼電器吸合前懸空，吸合后與COM短接
2、COM：繼電器公用接口
3、NC：  繼電器常閉接口，繼電器吸合前與COM短接，吸合后懸空

三、技術參數：
繼電器版本 靜態電流  大電流     觸發電流   觸發電壓(低)     高
  5V       5mA      190mA       2-4mA     0-1.5V        2.5-5V
  12V      5mA      80mA        2-4mA     0-4V         4.5-12V
  24V      5mA      50mA        2-4mA     0-8V         8.5-24V

高低電平觸發選擇端：

1.跳線與LOW短接時為低電平觸發;

2.跳線與high短接時為高電平觸發。

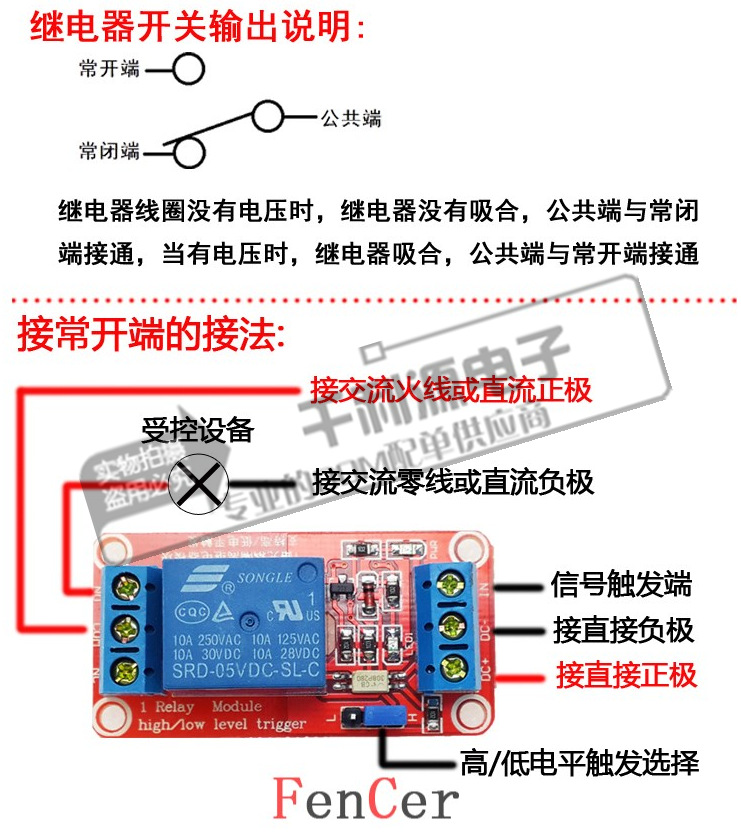

接線可參考下面接線圖
