| 加工定制 | 是 | 品牌 | Leegool 綠谷 | 型號 | GV-DEZS |
| 處理氣量 | 0.01-5（m3/h） | 凈化率 | 95（％） | 規格 | 金屬濾芯 |
叉車凈化器 干式三元催化凈化器 船舶動力尾氣凈化器
1、綠谷凈化柴油發電機組尾氣干式凈化器系列產品與純顆粒捕集器優勢分析
Ø 普通的顆粒捕集器：僅由cDPF構成，無貴金屬涂層；只對PM顆粒物進行單一的物理過濾；對于HC、CO、NOx等有害氣體沒有任何消除作用。
Ø 綠谷凈化系列產品：由DOC單元+cDPF單元+SCR單元（根據不同原排和排放要求進行不同的產品組合）結構組合而成；催化器由載體（分美國康寧公司陶瓷載體或者貴金屬載體）和貴金屬催化涂層組成；可大幅度治；理CO、HC、NOx等有害氣體，對PM顆粒物有良好過濾作用。
2、綠谷凈化GV-DEZS系列再生式發動機尾氣顆粒捕集器產品特點及工作原理
綠谷GV-DEZS系列重型柴油機尾氣干式凈化器是廣東綠谷凈化設備有限公司采用國際先進的吸附及催化氧化工藝，潛心自主研發并擁有全部知識產權的新型重型柴油機干式尾氣凈化處理裝置。通過多組金屬DPF載體并涂覆催化劑并聯組成催化型柴油顆粒捕捉器，采用卡扣固定可抽出式設計，當堵塞造成高背壓報警并打開旁通，可以靈活抽出過濾單元進行清洗再生。
2.1、綠谷凈化GV-DEZS系列再生式發動機尾氣顆粒捕集器與市場上常見陶瓷濾芯產品優缺點對比：
2.1.1、兩種處理方式對比：
|
序號 |
科目 |
綠谷凈化GV-DEZS系列 干式易再生式顆粒捕機器 |
市場上常規陶瓷濾芯干式尾氣 凈化器 |
優缺點 |
|
1 |
尾氣處理方式 |
化學反應+物理過濾相結合 化學反應：凈化器載體涂覆大量貴金屬，與尾氣中HC、CO等有害氣體發生化學反應； 物理過濾：同時尾氣穿過載體濾芯將PM及碳吸附過濾 |
僅物理過濾 無貴金屬涂層，對尾氣中有害氣體無任何作用，僅 依靠尾氣穿過載體將PM及碳過濾 |
化學反應有效去除尾氣中的有害氣體，使尾氣無色無味 |
|
2 |
過濾載體材質 |
合金金屬 不生銹，最高耐溫1200攝氏度，在常規排氣溫度下不氧化 |
堇青石陶瓷 |
合金金屬耐用，區別于陶瓷或者不銹鋼材質，長期使用不會缺省破漏，長期使用過濾吸附PM顆粒物效果好 |
|
3 |
是否涂覆貴金屬 |
大量涂覆貴金屬 |
無 |
大量貴金屬作為催化劑，在180攝氏度以上的溫度下與尾氣中的HC、CO和有害氣體發生化學反應生成H2O和CO2 |
|
序號 |
科目 |
綠谷凈化GV-DEZS系列 干式易再生式顆粒捕機器 |
市場上常規陶瓷濾芯干式尾氣 凈化器 |
優缺點 |
|
4 |
平均堵塞時間 |
滿載運行可以達到連續工作3小時，排氣背壓不超過25Kpa。空載運行的清理時間可以達到20個小時，按照每個月開機30分鐘核算，清洗時間可以達到40個月。還可以根據運行時間進行特殊定制 |
連續運行10-15 分鐘 |
連續運行時間長，真正起到對尾氣凈化過濾作用。時間過短就堵塞，依靠旁通排氣，實際上相當于沒有安裝排氣處理裝置，浪費大量投資，反而加大了環境污染 |
|
5 |
結構設計 |
抽出卡扣式單元設計， 拆卸輕便 |
整體式設計，PM堵塞后難以拆開清理 |
每個單元輕便，便于抽出清理 |
|
6 |
載體附著PM顆粒物和碳的清理方式 |
松開卡扣，抽出單元直接用水沖洗，方便快捷 |
高溫灼燒或者壓縮空氣反吹， 需要額外采購高溫灼燒爐，或者采購空壓機提供壓縮空氣 |
高溫灼燒或者壓縮空氣反吹都會二次耗能，反吹使PM重新回到空氣中。而水沖洗是低成本同時不會產生二次污染的適宜方式 |
|
7 |
安全爆炸隱患、設計和材質 |
耐500攝氏度高溫電動閥門，輔助聲光報警，全面安全設計，無爆炸隱患。 采用304不銹鋼板，耐用不銹蝕，與發動機同使用壽命 |
手動閥門。在濾芯被堵塞后背壓迅速升高，沒有電動旁通，會產生嚴重爆炸，已經出現多起類似事故。材料用普通碳鋼，容易銹蝕，使用壽命3年左右。 |
排氣過壓自動開啟旁通，同時有電控箱發出聲光報警，提醒及時清理過濾載體，無爆炸隱患。 不銹鋼板，耐用不銹蝕 |
|
8 |
安裝位置 |
因載體（PM過濾濾芯）涂覆有大量貴金屬催化劑，為激活催化劑活性，盡量靠近發動機尾氣排氣端，吊裝在消聲器與發動機排氣口中間 |
無任何催化劑，并且很重，一般在遠離發動機排氣端地面安裝 |
吊裝與消聲器在一個平面安裝，符合發動機尾氣排氣流體力學設計，不會對尾氣排出造成背壓。 |
|
9 |
安裝方式 |
與一級消聲器基本在同一水平面上，吊裝 |
放在地面，增加4個彎頭，大大增加排氣背壓 |
多個彎頭大大增加排氣背壓，嚴重影響發動機大功率輸出，只能低負載運行 |
|
10 |
重量 |
以匹配65L發動機為例 不足300公斤 |
以匹配65L發動機為例近800公斤 |
重量太重維護保養 嚴重不便 |
|
11 |
綜合評價 |
將安全性、處理效果、使用維護便利性和成本有效統一起來的良心產品 |
濾芯短時間堵塞后，沒有任何效果 |
|
2.1.2、專業術語解釋：
2.1.2.1、載體：指過濾發動機廢氣中的PM顆粒物的濾芯，中國市場在綠谷凈化產品出現以前，都是采用堇青石為主要成分的陶瓷載體，呈蜂窩狀。
2.1.2.2、再生：指蜂窩狀載體被PM和碳堵塞后需要清理干凈并重新發揮物理過濾作用。
2.2、綠谷凈化GV-DEZS系列重型柴油機自動再生式顆粒捕集器型號規格、結構和工作原理：
2.2.1、型號規格：
GV15-DEZS GV20-DEZS GV25-DEZS GV30-DEZS GV40-DEZS GV45-DEZS
GV50-DEZS GV55-DEZS GV60-DEZS GV65-DEZS GV70-DEZS GV80-DEZS
廢氣處理能力從10L-100L，對于超過40L的V型發動機建議采用2組，左右各1組，這樣可以達到更好的處理效果。
2.2.2、cDPF催化型柴油顆粒捕捉器
cDPF（Catalyst Diesel Particulate Filter 縮寫）
外部結構：由法蘭、錐管、殼體、旁通系統組成；；
內部結構：主要材質為金屬載體、金屬纖維、金屬板、sic等。
催化劑是催化轉化器的核心部件，由載體和催化涂層組成，載體為美國康寧公司生產的金屬蜂窩狀結構，通過擠出成型再加工而成；涂層由活性金屬和基礎涂層二部分組成。
襯墊主要成分為陶瓷纖維（硅酸鋁）、蛭石和有機粘合劑，我公司襯墊采用美國3M公司產品。
CDPF結構圖

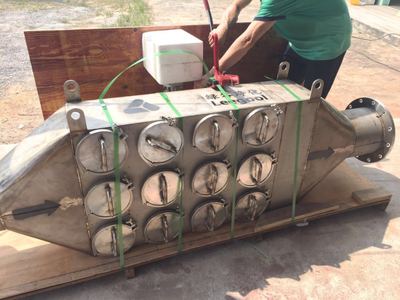

廢氣處理量30L的多組cDPF處理單元組合結構圖
2.2.2、 催化型柴油顆粒捕捉器（cDPF）基本原理：
多組cDPF組合可同時降低CO、HC、顆粒物等。其作用原理為發動機排氣經過cDPF載體，排氣中的HC、CO、SOF（Soluble Organic Fractions可溶性有機成分）、O2等氣體在載體表面催化劑的涂層作用下快速發生氧化反應，從而快速生成CO2、H2O等物質。
主要反應方式如下：
4HC+5O2=2H2O+4CO
SOF+O2=H2O+CO
2CO+O2=2CO2
2NO+O2=2NO2
cDPF作為顆粒物的捕捉器可將顆粒物捕集到cDPF內部。
綠谷凈化GV-DEZS系列重型柴油機自動再生式顆粒捕集器安裝示意圖及現場安裝圖
安裝建議：
催化劑要求快速起活，為快速實現催化劑快速起活，要求催化劑越快達到起活溫度適宜，建議催化劑安裝位置離發動機排氣口越近越有利于催化劑的起活。
尾氣凈化器工作時殼體表面溫度可達到300-400℃，排氣口溫度達到200-300℃，為此要求催化器與其他部件要保持一定的空間距離，排氣口要遠離人行過道，避免高溫氣體傷害到人體。
4、綠谷凈化GV-DEZS系列重型柴油機自動再生式顆粒捕集器工作條件和要求：
燃料要求：
根據催化劑的特性要求,客戶一定要從正規渠道購買國三以上高品質的柴油作為燃料。
旁通系統：
因設備在使用過程中，載體中會有少部分顆粒物殘留，日積月累會影響尾氣的正常排放。綠谷產品采用耐高溫電動旁通閥門，壓力表，聲光壓力報警器，當負壓值達到設定值時，電動閥門執行機構自動打開，尾氣從旁通排出。根據報警系統提示設備維護人員對設備進行清理維護保養。
5、綠谷凈化GV-DEZS系列重型柴油機自動再生式顆粒捕集器產品特性：
5.1、金屬載體特點：
同市面上其他公司采用的不銹鋼金屬載體不同，綠谷凈化載體采用合金金屬，遇水不生銹，防腐蝕。最高耐溫1200℃，遠超同類產品。
5.2連續工作時間和排氣背壓設定：
滿載運行可以達到連續工作3小時，排氣背壓不超過25Kpa。再生清理的時間取決于發電機組的負載狀況，空載運行的清理時間可以達到20個小時，按照每個月開機30分鐘核算，清洗時間可以達到40個月。初始空載背壓值為2.2kPa, 每運行1小時背壓值上升1.2kPa；滿載初始背壓值為9 kPa，每小時背壓上升4-5kPa；
5.3、再生方式：
采用水洗，即直接將載體從箱體中抽出，用自來水沖洗幾分鐘即可；
5.4、碳飽和時間：
每次水清洗后，需要5-10分鐘的初始積碳飽和時間，待載體積碳飽和后，才能達到排放要求。
5.5、使用壽命與催化劑起活溫度：
設備的使用壽命15-20年，和發電機組同壽命，載體催化劑的活性有效期為8000小時，載體催化劑的起活點溫度為180℃，效率為40%-50%，當溫度在300-500℃，效率為100%。當溫度超過500℃時，效率又會隨著溫度的升高而降低，整個效率值呈波形狀態。
