對挖掘機來說，電氣系統是十分重要的組成部分，直接決定了設備能否正常運轉，為設備提供動力。下面小編就跟大家分享一下日常施工作業時可能遇見的電氣系統故障，如何正確判斷并排除故障。

1、照明燈故障

照明燈故障時，如柳工936E挖掘機照明燈電路圖所示，主要由高壓熔斷器故障和電路故障造成。一般當高壓熔斷器燒壞后，會造成照明燈不亮或發紅的現象，機友們可以使用萬用表對保險絲的熔斷情況進行準確的判斷，若發現燒壞了需直接更換同規格的高壓熔斷器。

在保證高壓熔斷器是正常工作下，照明燈若仍出現不亮或忽明忽暗的情況時，則要進行電路故障排查。電路故障原因比較復雜多樣，同樣需要借助萬用表對照明電路進行由簡到易的故障排查，主要檢查線束插頭的電壓值（25V左右正常）、照明燈繼電器的電阻值（320歐姆左右正常，阻值過大則表示已熔斷）、照明燈開關的接觸情況。有時也存在燈泡壞了、導線老化、變壓器故障等問題，大家查清故障點及時更替相應部件即可。除了物理故障，有時也存在一些人為故障，比如燈泡沒有擰緊、插座松動等，也需要注意。

2、常見鉛酸蓄電池故障

蓄電池為機器啟動和用電設備提供連續的、穩定的電能，這里簡單討論鉛酸蓄電池的常見故障。故障分為外部故障和內部故障。外部故障主要指由于使用時間長、氣候原因或化學腐蝕造成的蓄電池的外殼破損、封膠口破損等，注意保持清潔和緊固，以防再次出現電解液滲漏的現象。

而蓄電池的內部故障主要體現在極板硫化、極板活性物質脫落、極板短路、故障性電解液減少等。在對蓄電池進行維護保養時，檢查電解液密度和液面高度，并保證適當?shù)某潆?，就可以有效的避免上述情況發生。

3、起動系統故障

起動系統主要由蓄電池、起動機、起動開關、起動繼電器等部件組成，負責將電能轉化為機械能，從而驅動發動機的啟動。起動系統故障一般有以下三種情況：

（1）起動機不轉

柳工936E挖掘機起動機不轉動故障主要由五個原因造成：電源故障、起動機故障、起動繼電器故障、點火開關故障、線路故障。

①電源故障主要指上述的蓄電池故障，可以簡單的通過打照明燈或鳴喇叭進行檢查，若燈光不亮、較暗或喇叭聲音小，則表示電源可能發生故障。

②起動機故障主要原因是換向器和電刷接觸不好、激磁繞組或電樞繞組短路或斷路或老化等，我們可以將蓄電池直接短接到起動機上檢查它是否還能正常運轉，若不轉則表示是起動機故障，應拆卸具體檢查。后面有詳細介紹。

③起動繼電器故障是由于繼電器線圈出現短路、斷路或接觸不良，發生故障時，若短接起動機能正常運轉，則表示是繼電器出現故障。

④點火開關故障與線路故障的檢查也需要排除法排查，在保證其他部位正常運行情況下確定故障點。

（2）起動機起動無力

當起動機起動出現轉速偏低或停轉的情況時，為起動機起動無力。故障原因包含電源故障（蓄電池）、起動機故障、變壓器故障、整流元件損壞。該現象的檢查方式同上，及時更換維修即可。

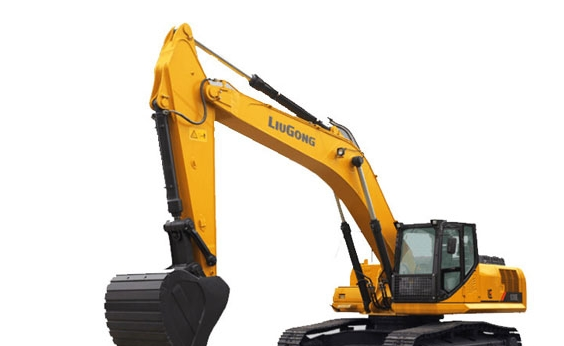

柳工936E挖掘機

（3）起動機空轉

當起動機故障時也可能發生起動機空轉的現象，此時起動機旋轉速度飛快但卻沒有帶動發動機的曲軸，這表明起動機和線路等部位正常，故障點在傳動部位。當傳動裝置的齒輪和飛輪齒圈嚴重磨損時，會出現不嚙合的現象，也就出現了空轉現象，應及時更替和緊固，以保證機械的嚙合度。

上述三種故障情況，是屬于可觀測性故障，若起動機本身故障，則需要將其拆卸檢查：

① 激磁繞組故障

激磁繞組，感應儀1、鐵心2、激磁繞組3。常見故障有：脫焊，拆卸解體后可直觀的看到，重新焊接即可；繞組短路、斷路、搭鐵，可用萬用表測量歐姆值，如果是絕緣破損導致故障，包扎新的絕緣皮替換即可。

② 電樞故障

電樞故障主要體現在電樞繞組、換向器、電樞軸上。電樞繞組檢查用萬用表歐姆檔，是否存在、斷路、搭鐵、脫焊等情況，用感應儀檢查是否存在匝間短路。如果發現鋼片在槽上振動，這也是短路故障，是由于電樞繞組里短路產生了感應電流而引起的振動。換向器故障主要為表面燒損、云母片突出，可以簡單的用砂紙打磨或重新加工，但要注意銅片厚度不能小于2mm。電樞軸故障則體現在軸部不直、彎曲變形。

③ 電刷與電刷架故障

一般要求保持電刷高度不低于標準的一半、接觸面積不得少于75%，且要保持電刷架無卡滯，否則要進行適當?shù)恼{(diào)整與更換。電刷架的絕緣故障可以用萬用表歐姆擋檢查。

④ 單向離合器故障

柳工936E挖掘機單向離合器故障主要是打滑。當離合器轉矩小于規定值的時候，會發生打滑現象，可以用扭力扳手檢查離合器轉矩。

⑤ 電磁開關故障

當吸引線圈和保持線圈出現短路、短路或搭鐵、觸點燒蝕時，會導致電磁開關故障，可以通過測量電阻檢查故障點，并對其及時更換修整。

使用起動機時應注意它的起動時間不超過5s，下一次起動前要間隔15s左右（保證蓄電池恢復），接連起動應間隔2分鐘。甲友們也要勤快些，保持它的清潔、干燥和牢固，并在行駛一定距離后要對換向器、電刷、傳動裝置進行清潔、潤滑和磨損檢查。

上述就是小編給大家整理的常見的電氣系統故障了，不管遇見什么故障，一定要先了解故障原因，作出準確的判斷后就能及時的排除，盡快恢復設備的正常運轉。
