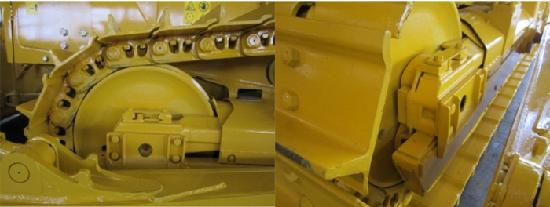

側板緊壓在臺車架上，強使引導輪沿臺車架導向板前后移動。因此當引導輪移動時，側板會受到磨損，并引起引導輪左右擺動或傾斜，而導致引導輪脫出履帶，或造成鏈軌節和引導輪磨損不均勻。為避免這些事故的發生，需調整側板和臺車架之間的間隙。

調整方法如下：

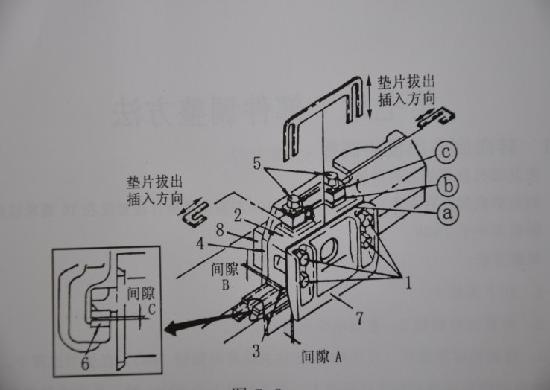

1、在平坦地面，讓車輛行駛1-2米，測量側板與臺車架之間的間隙“A”（左、右、里、外4處）。

2、如間隙“A”超過3mm，可松開螺栓（1），松開側板，取出墊片，調整每邊的間隙達到0.5-1.0mm，（每片墊片的厚度為1.0mm）。

上下調整：

當B+C≧5MM時，需要調整

松開螺栓5，將C調整片抽出、然后插入B內，使B+C=2MM.
