以智能化為代表的家電行業發展引擎，正在推動家電更新?lián)Q代頻次的提升，家電廠商如能抓住疫情機會合理?yè)Q擋，推出更有吸引力的新型智能化家電，將有助于在家電換代潮中取得先機。納芯微電子傳感器產品線總監高洪連表示，作為家電智能化的基礎構件，傳感器采集到的數據是智能化的前提，有了傳感器采集來的數據，才有后面的智能化計算與處理。因此，家電智能化的第一步，就是用新型傳感器取代傳統傳感器，以應對家電智能化、小型化（除電池、冰箱以外）與節能化的趨勢。
圍繞家電發展新趨勢，納芯微開發了多種新型傳感器方案，本文將以壓力傳感器和溫度傳感器為例，為大家介紹納芯微傳感器產品在家電廠商開發新型智能化家電中的應用情況。
家電液位測量應用中，MEMS壓力傳感器有哪些優勢？
液位傳感器在家電上最典型的應用即是洗衣機水位監測。傳統洗衣機采用機械結構液位傳感器，其原理是采用LC振蕩來實現測量，氣壓的變化對應到膜片的形變，膜片形變會帶動頂芯在彈簧上產生位移，最終輸出的是頻率信號。洗衣機上傳統機械結構液位傳感器的輸出，一般是十幾k到二十幾kHz的變化量。MEMS液位傳感器與傳統機械式傳感器在設計上的區別，主要是將檢測頭結構做了小型化，并集成校準補償?shù)男盘?hào)調理電路，感應頭從宏觀尺度上橡膠模的感應，變成微觀尺度上MEMS硅膜片的變化。本質上，MEMS測液位原理和久經考驗的傳統液位傳感器一樣，將液位的變化轉換為氣壓的變化并進行測量，因此MEMS液位傳感器原理非常成熟，不存在原理性風險，能夠滿足家電行業規模應用對新技術原理審慎要求。
相對于傳統機械式液位傳感器，MEMS數字調理輸出傳感器的優勢主要體現在如下幾個方面：
首先，傳統方案生產加工環節復雜，BOM零部件數量也比較多，安裝復雜，組裝好以后要對磁芯、電容等做匹配，裝配以后如果有頻偏，還需要二次調零，所以對裝配、安裝位置及角度都有要求，因此在整機裝配時有非常大的限制。但高洪連也表示，因?yàn)闅v史悠久，所以機械式傳感器全產業鏈比較成熟，行業配套已經高度標準化，已經為家電廠商所接受，使用存在慣性。
而MEMS方案采用芯片生產的邏輯，可以批量化生產和交付。校準標定過程都在芯片廠家完成，輸出方式也更靈活，除了兼容傳統頻率輸出，納芯微相應產品還提供數字輸出、模擬輸出等選擇。通過對比可以看出，MEMS方案不僅在性能與技術上有大幅提升，在總擁有成本（TCO）上也頗具優勢。

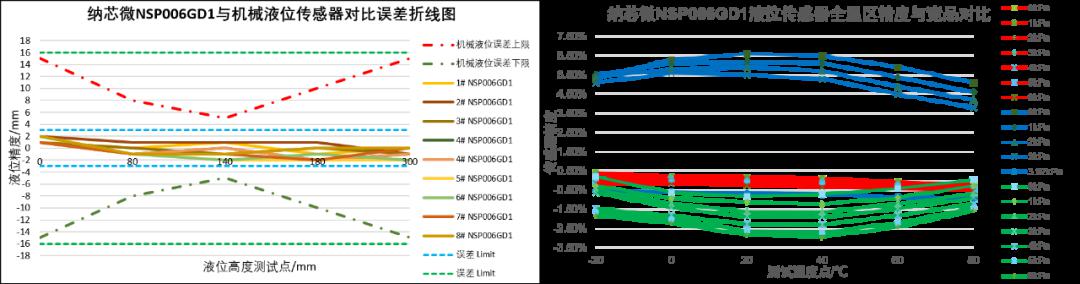

圖：納芯微MEMS氣壓式水位傳感器性能參數對比
從具體參數對比來看，在6kPa量程，納芯微NSP006GD1全量程精度偏差實測結果在2毫米以內，機械式傳感器在中間水位可以做到5毫米左右測量誤差，而高水位和低水位測量誤差都會加大，大約在15毫米左右。與同類MEMS氣壓式水位傳感器芯片相比，納芯微NSP006GD1實測全溫區精度也顯著優于美國、日本等同類公司產品。
在裝配與輸出特性上，納芯微系列產品也做了針對性優化。納芯微產品采用標準5.45mm直徑氣管，氣管結合的長度有10mm，可以保證裝配后能有更好的拉拔力效果。該產品為DIP封裝，便于在PCB或模組里面直接安裝。此外，很多洗衣機主控板上會涂三防漆，納芯微產品在設計時也考慮到這一點，可以滿足加工時后道涂漆工藝的要求。在輸出上，納芯微產品支持廠商目前需要的所有特性，包括模擬輸出、I2C數字輸出,以及兼容傳統的機械方案的頻率輸出。
吸塵器用壓力傳感器為什么要先標定校準？
除了測量液位，壓力傳感器在吸塵器領域也有非常多的應用場景，例如地面材質感知、塵袋滿度感知、濾網堵塞感知及抖塵功能。通過使用納芯微帶調理集成式表壓壓力傳感器NSP035GS2，可以實現吸塵器對地面材質實時感知，從而能夠動態調整電機功率，節能降耗。
NSP035GS2可以使用傳統的模擬輸出，比如配置成0.5V至4.5V模擬電壓輸出；也可以配置為數字輸出，直接連接MCU的I2C接口。NSP035GS2集成了一個24位ADC，輸入量程可以覆蓋吸塵器的典型規格，比如35kPa的表壓規格，也支持正負壓力測試。模擬輸出則由12位DAC來完成。內部集成溫度傳感器，可實現溫度補償。
該系列傳感器封裝為7mm*7mm，氣嘴直徑3.15mm，長度6mm，尺寸較小，安裝簡單。與業界常見產品相比，NSP035GS2的主要優勢之一是在出廠之前完成了壓力和溫度的校準補償，吸塵器廠商在使用時可以直接將這顆產品視為一顆標準IC，不需要在組裝后再進行補償校準，相比不帶補償?shù)膯蜯EMS方案需要整機進行壓力和溫度補償，導入氣壓傳感器給整機加工帶來的復雜度大幅度降低。此外，NSP035GS2除了應用于吸塵器上，還可以應用在智能按摩椅與智能血壓計上。

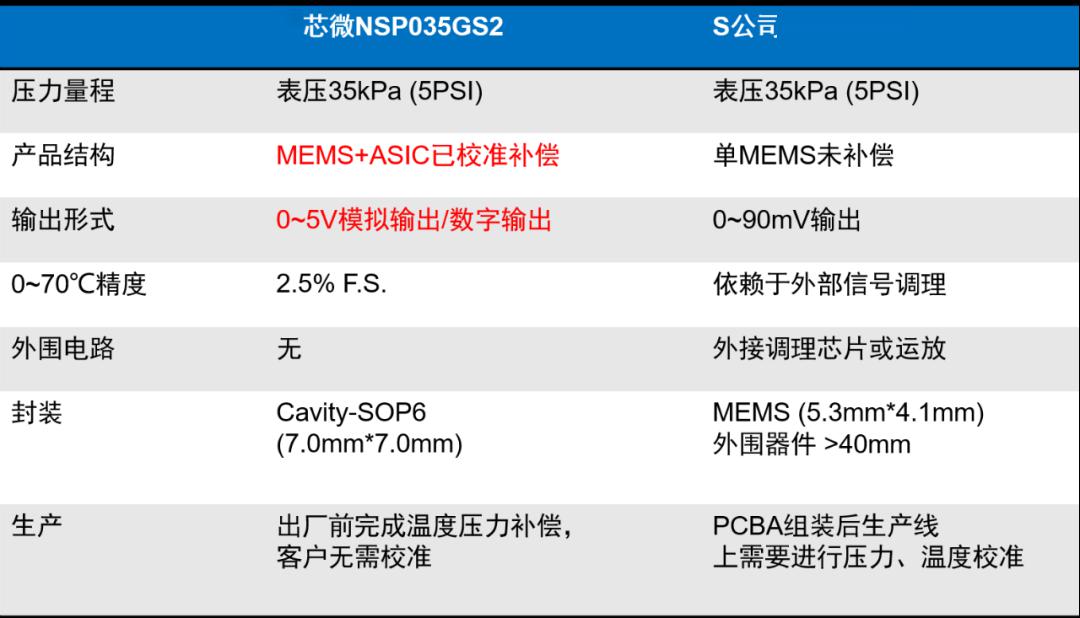

圖：納芯微家電表壓傳感器參數對比
如何設計響應時間小于0.5秒的溫度探頭？
除了壓力傳感器，溫度也是傳感器在家電應用中很大的一個門類。根據賽迪顧問的數據，在2019年中國消費電子應用中，壓力傳感器出貨量占總傳感器出貨量的比例為13.7%，溫濕度為9.8%，所以掌握了壓力與溫濕度傳感器，至少就把握住家電（消費電子的子類）五分之一的傳感器設計需求。
在溫度傳感器上，納芯微主推的是數字NTC溫度傳感器芯片NST1001。其工作原理為利用CMOS電路襯底上寄生二極管的PN結溫度效應來實現測溫，在芯片內部進行校準補償處理，并實現數字輸出。和傳統NTC相比，數字NTC有哪些優勢？
首先，在寬溫區范圍內（-50℃至150℃），數字NTC有更好的精度。因?yàn)閿?shù)字NTC采用標準IC工藝，產能及產品一致性都非常好。在溫度傳感器內部，納芯微還做了溫度轉換和標定工作，該系列還內置濾波器，可以適應比較惡劣的電磁環境。此外，作為溫度傳感器，自發熱高低會影響到測量精度，該系列產品功耗超低，相比傳統NTC產品，自熱效應也非常低。
NST1001外圍應用電路也比較簡單。傳統NTC接在模擬口上，以外接上拉電阻與下拉電阻的方式去做分壓，NST1001可以直接進行替代，而且NST1001輸出是接到數字口，相比模擬NTC可以節省一個MCU的模擬口資源。

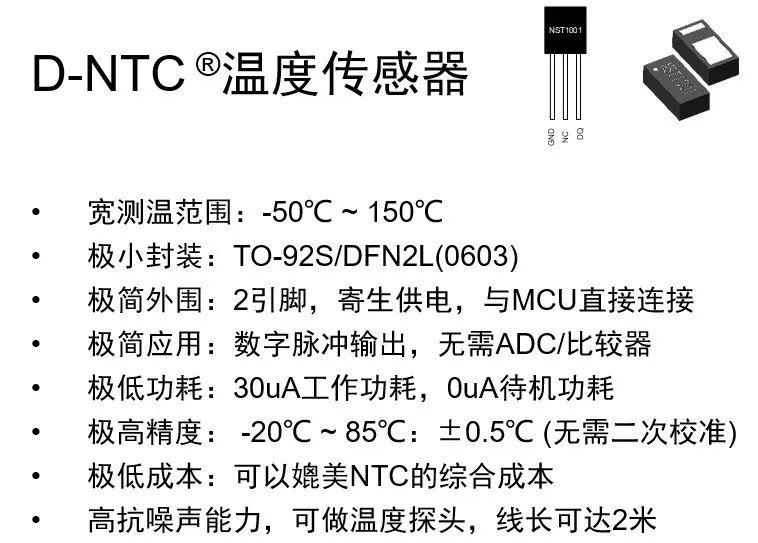

圖：基于D-NTC®技術的數字溫度傳感器NST1001
相比熱敏電阻，CMOS溫度傳感器的一個明顯優勢是響應時間快。以NST1001為例，其響應時間可以做到0.2秒，比普通NTC快很多，非常適合做成快速響應溫度探頭。據高洪連介紹，快速響應溫度探頭應用場景很多，比如智能馬桶的水溫控制。中國家電協會數據顯示，國內2017年智能馬桶銷量為420萬臺，同比增長35.5%。智能馬桶根據儲水結構通常可分為三種，即儲水式、分體式和即熱式。根據奧維云網的數據，即熱式儲水智能馬桶有明顯的成長性，正在快速成為主流。
即熱式馬桶對溫度傳感器要求較高，要求溫度傳感器響應時間不超過1秒，這樣才有可能滿足馬桶對水溫加熱閉環控制的需求。納芯微的產品在響應時間上表現優秀，已經有客戶利用納芯微產品做出的溫度探頭應用于智能馬桶中，τ63%響應時間僅需0.35S。
圖：內置NST1001的溫度探頭
綜上所述，新型傳感器將帶給家電更好的性能、更多的賣點，家電廠商在這一輪改善型家電替換浪潮中，一定要抓住智能化大趨勢，為用戶提供功能更多、體驗更好的產品，才能在競爭中取得先機。而元器件供應商，也應該與家電廠商密切合作，共同開發更具創新性的產品。針對具體應用把產品做到最優化，是品牌廠商立足市場的取勝之鑰。從信號的感知、處理到輸出，納芯微在傳感器技術上都有非常成熟的產品、IP組合與技術積累，也有能力滿足大客戶的定制化需求。
