● 變速箱的驅動路徑是：

發動機→彈性板→液力變矩器泵輪→液力變矩器渦輪→超越離合器→行星齒輪變速機構→變速箱輸出軸。

這個動力傳遞路徑是比較復雜的，變速箱內部的行星齒輪變速機構以及離合器、液壓油缸等都會影響變速箱的工作。

在實踐中，最常見的故障是超越離合器打滑導致的動力不足，以及液壓油缸密封不良導致的某個檔位掛不上或者油壓不足導致的某檔位工作無力。

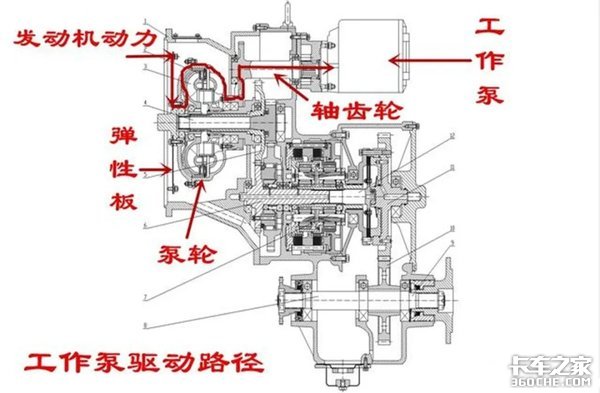

● 工作泵的驅動路徑是：

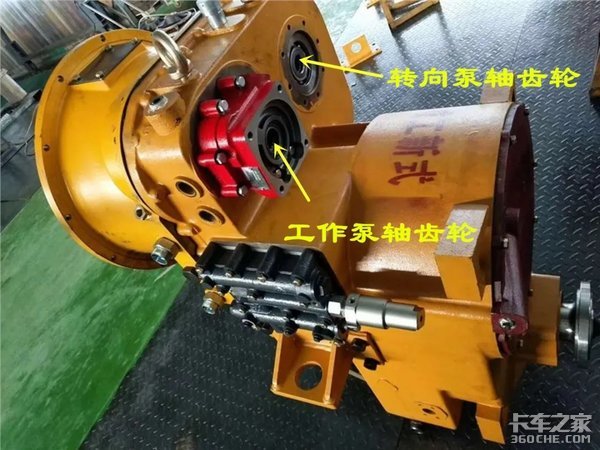

發動機→彈性板→液力變矩器泵輪→軸齒輪→工作泵。可以看出，工作泵是獨立于變速箱的。此外，與工作泵軸齒輪平行安裝的還有一個軸齒輪，它也與液力變矩器的泵輪相連，它的前端連接的是轉向泵。

由于泵輪是通過液力變矩器泵輪與發動機相連的，所以只要發動機工作，工作泵和轉向泵就同步工作，不受變速箱的影響。如果工作泵或者轉向泵壞了，直接可以從前面拆下來，不需要分解變速箱。

但是也有一種例外的情況，那就是驅動工作泵的軸齒輪損壞了，比如軸孔里面的花鍵磨損了，導致無法驅動工作泵，液壓工作系統就停止工作了，這種情況就需要更換軸齒輪。

這可是一個大工程，軸齒輪是安裝在變速箱殼體上方的，更換時需要拆下發動機、液力變矩器以及變速箱前殼體，在我們看來就是拆解變速箱了。其實此時并沒有拆解變速箱的核心部件，只是拆解一個殼體而已，不過工程量屬實不小。

在實踐中，我們可以利用這種邏輯關系來判斷裝載機的故障：如果液壓工作系統以及轉向系統可以正常工作，但是裝載機掛檔不走，一般都是變速箱內部故障。

如果裝載機可以正常行駛，但是液壓工作系統無動作，基本可以判定是工作泵以及液壓分配閥故障；如果裝載機同時出現掛檔不走、液壓工作系統以及轉向系統工作失靈，一般就是與發動機相連的彈性板壞了。
