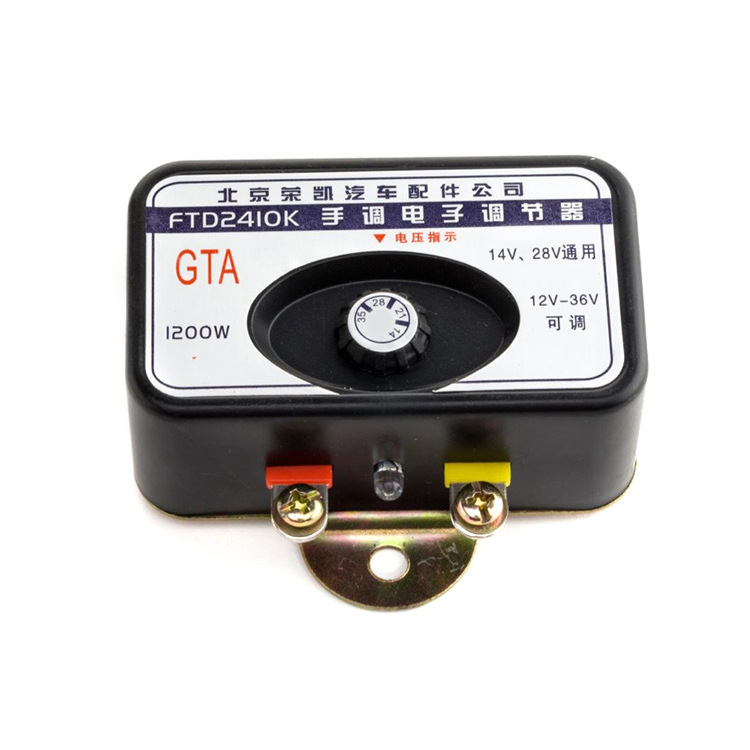

RK-040

品名：電子調節器
適用車型:大可調
圖號:FTD2410K

汽車電子調節器工作原理：

內置的要裝在發電機里面，裝上就行了。
點火開關SW剛接通時，發動機不轉，發電機不發電，蓄電池電壓加在分壓器R1、R2上，此時因UR1 較低不能使穩壓管VS的反向擊穿，VT1截止，VT1截止使得VT2導通，發電機磁場電路接通，此時由蓄電池供給磁場電流。隨著發動機的啟動，發電機轉速升高，發電機他勵發電，電壓上升。
當發電機電壓升高到大于蓄電池電壓時，發電機自勵發電并開始對外蓄電池充電，如果此時發電機輸出電壓UB<調節器調節上限UB2，VT1繼續截止，VT2繼續導通，但此時的磁場電流由發電機供給，發電機電壓隨轉速升高迅速升高。
當發電機電壓升高到等于調節上限UB2時，調節器對電壓的調節開始。此時VS導通，VT1導通，VT2截止，發電機磁場電路被切斷，由于磁場被斷路，磁通下降，發電機輸出電壓下降。
當發電機電壓下降到等于調節下限UB1時，VS截止，VT1截止，VT2重新導通，磁場電重新被接通，發電機電壓上升。周而復始，發電機輸出電壓UB被控制在一定范圍內，這就是外搭鐵型電子調節器的工作原理。
要用的調節其型號不要搞錯，錯了不發電或電壓不受控制，還會燒壞車上電器的。
